Детали элеваторного самотека
Самотечное оборудование – это система, предназначенная для перемещения материала под воздействием собственного веса.
Элементами системы являются самотечные трубы, сектора, колена, патрубки и переходы.
Для создания нужного угла наклона используются сектора и колена.
Патрубки применяются для перехода самотечного устройства с круглого на прямоугольное сечение и наоборот.
Распределители самотечные (поворотные трубы) предназначены для направления потока материала по одному из возможных направлений (от 4 до 18).
Для присоединения к самотечной системе труб используются вводы.
Самотечные трубы могут быть круглого и квадратного сечения.
Самотечное оборудование или зернопроводы используется на предприятиях зерновой и переробатывающей промышленности для перемещения сыпучих продуктов.
Оборудование включает в себя:
-
самотечные трубы (зернопровод) квадратного и круглого сечения.
-
сектора и колена, приминяемые для создания необходимого угла поворота самотека.
-
вводы одинарные, двойные и симметричные, приминяемые для соединения одной или двух труб к самотеку.

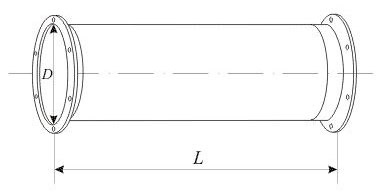

Трубы самотечные длинной 2 метра
|
Обозначение |
D, мм |
Сталь 2 мм |
Сталь 3 мм |
|
СТ-1 |
200 |
- |
- |
|
СТ-2 |
220 |
- |
- |
|
СТ-3 |
300 |
- |
- |
|
СТ-7 |
380 |
- |
- |

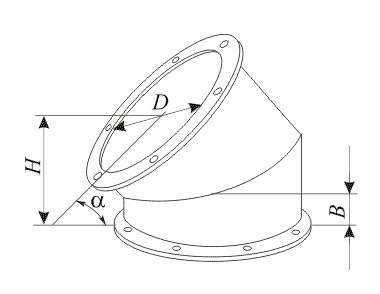

Сектора СС элеваторного самотека
|
D, мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
200 |
27 |
- |
- |
|
200 |
54 |
- |
- |
|
200 |
45 |
- |
- |
|
200 |
36 |
- |
- |
|
220 |
27 |
- |
- |
|
220 |
54 |
- |
- |
|
220 |
45 |
- |
- |
|
220 |
36 |
- |
- |
|
300 |
27 |
- |
- |
|
300 |
54 |
- |
- |
|
300 |
45 |
- |
- |
|
300 |
36 |
- |
- |

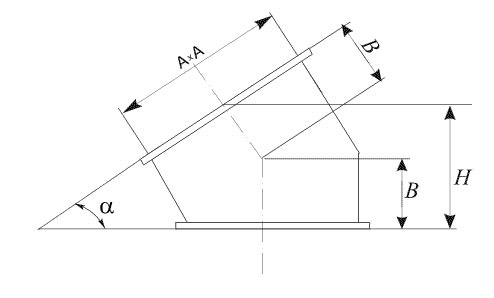

Колено типа СК элеваторного самотека
|
Обозначение |
АхА, мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
СК-4 |
200х200 |
54 |
- |
- |
|
СК-5 |
200х200 |
45 |
- |
- |
|
СК-20 |
200х200 |
36 |
- |
- |
|
СК-22 |
200х200 |
27 |
- |
- |
|
СК-7 |
300х300 |
54 |
- |
- |
|
СК-8 |
300х300 |
45 |
- |
- |
|
СК-10 |
300х300 |
36 |
- |
- |

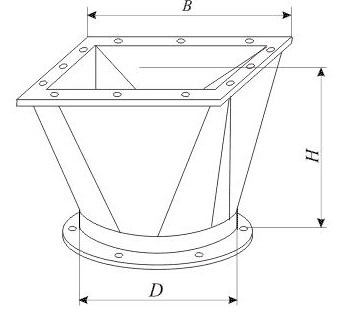

Патрубки переходные СП элеваторного самотека
|
Обозначение |
D, мм |
В х В, мм |
Сталь 2мм |
Сталь 3мм |
|
СП-7 |
220 |
220х220 |
- |
- |
|
СП-8 |
220 |
300х300 |
- |
- |
|
СП-9 |
300 |
300х300 |
- |
- |

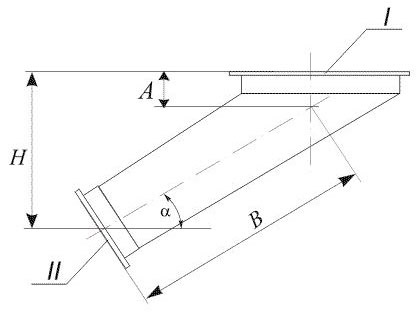

Вводы одинарные круглые типа СВО элеваторного самотека
|
Обозначение D, мм |
D,мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
СВО-3 |
220 |
36 |
- |
- |
|
СВО-4 |
220 |
45 |
- |
- |
|
СВО-5 |
220 |
54 |
- |
- |
|
СВО-6 |
300 |
36 |
- |
- |
|
СВО-7 |
300 |
45 |
- |
- |
|
СВО-8 |
300 |
54 |
- |
- |
Вводы двойные круглые СВД элеваторного самотека
|
Обозначение D, мм |
D, мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
СВД-3 |
220 |
36 |
- |
- |
|
СВД-4 |
220 |
45 |
- |
- |
|
СВД-5 |
220 |
54 |
- |
- |
|
СВД-6 |
300 |
36 |
- |
- |
|
СВД-7 |
300 |
45 |
- |
- |
|
СВД-8 |
300 |
54 |
- |
- |
Вводы двойные квадратные СВД элеваторного самотека
|
Обозначение D, мм |
АхА, мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
СВД-11 |
200х200 |
36 |
- |
- |
|
СВД-12 |
200х200 |
45 |
- |
- |
|
СВД-13 |
300х300 |
36 |
- |
- |
|
СВД-14 |
300х300 |
45 |
- |
- |

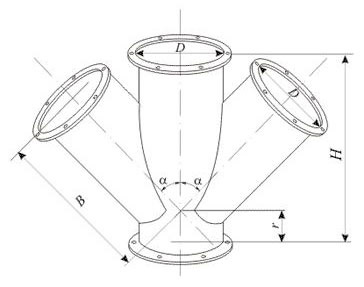

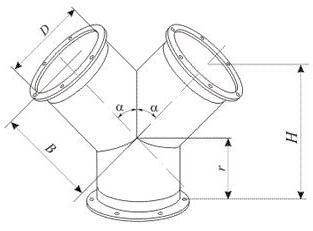

Вводы симметричные круглые СВС элеваторного самотека
|
Обозначение |
D, мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
СВС-3 |
220 |
36 |
- |
- |
|
СВС-4 |
220 |
45 |
- |
- |
|
СВС-5 |
220 |
54 |
- |
- |
|
СВС-6 |
300 |
36 |
- |
- |
|
СВС-7 |
300 |
45 |
- |
- |
|
СВС-8 |
300 |
54 |
- |
- |

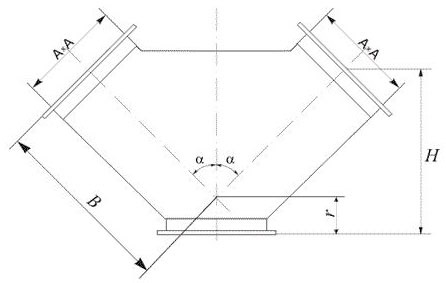

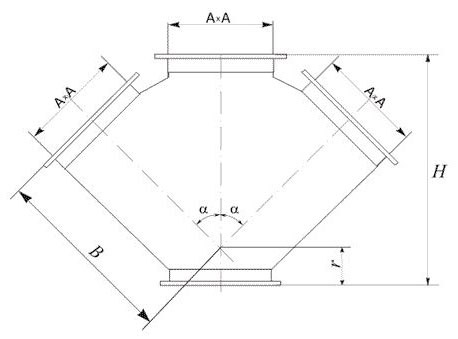

Вводы симметричные квадратные СВС элеваторного самотека
|
Обозначение |
АхА, мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
СВС-11 |
200х200 |
36 |
- |
- |
|
СВС-12 |
200х200 |
45 |
- |
- |
|
СВС-13 |
300х300 |
36 |
- |
- |
|
СВС-14 |
300х300 |
45 |
- |
- |
Патрубки бункерные типа СПБ элеваторного самотека
|
Обозначение |
Внутренний диам.(I) |
Размер сторон (II), мм |
Угол, град. |
Сталь 2мм |
Сталь 3мм |
|
СПБ-6 |
600 |
200х200 |
36 |
- |
- |
|
СПБ-7 |
600 |
200х200 |
45 |
- |
- |
|
СПБ-8 |
600 |
200х200 |
36 |
- |
- |
|
СПБ-9 |
600 |
200х200 |
45 |
- |
- |

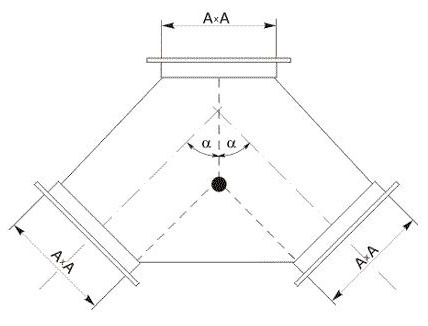

Клапана перекидные симметричные КДР элеваторного самотека
|
Обозначение |
АхА, мм |
Угол, град. |
Сталь 3мм |
|
КДР-3 |
200х200 |
45 |
- |
|
КДР-4 |
300х300 |
45 |
- |
|
КДР-3 |
Ф200 |
45 |
- |
|
КДР-4 |
Ф300 |
45 |
- |
Клапана перекидные симметричные КД элеваторного самотека с электроприводом
|
Обозначение |
АхА, мм |
Угол, град. |
Сталь 3мм |
|
КД-3 |
200х200 |
45 |
- |
|
КД-4 |
300х300 |
45 |
- |
|
КД-3 |
Ф200 |
45 |
- |
|
КД-4 |
Ф300 |
45 |
- |

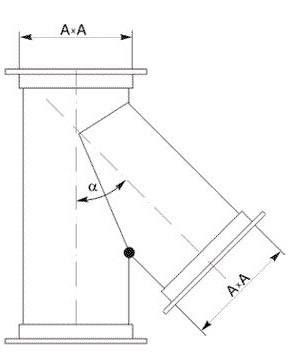

Клапана перекидные одинарные КОР элеваторного самотека
|
Обозначение |
АхА, мм |
Угол, град. |
Сталь 3мм |
|
КОР-3 |
200х200 |
45 |
- |
|
КОР-4 |
300х300 |
45 |
- |
|
КОР-3 |
Ф200 |
45 |
- |
|
КОР-4 |
Ф300 |
45 |
- |
Клапана перекидные одинарные КО элеваторного самотека с электроприводом
|
Обозначение |
АхА, мм |
Угол, град. |
Сталь 3мм |
|
КО-3 |
200х200 |
45 |
- |
|
КО-4 |
300х300 |
45 |
- |
|
КО-3 |
Ф200 |
45 |
- |
|
КО-4 |
Ф300 |
45 |
- |

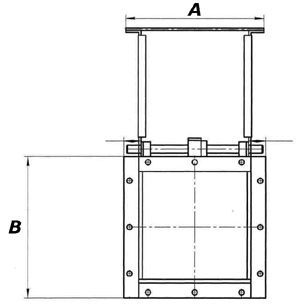

Задвижка реечная ручная со штурвалом
|
Обозначение |
АхВ, мм |
Цена, руб. |
|
ЗРРУ-1 |
200х200 |
- |
|
ЗРРУ-2 |
250х250 |
- |
|
ЗРРУ-3 |
300х300 |
- |
|
ЗРРУ-4 |
350х350 |
- |
|
ЗРРУ-5 |
400х400 |
- |
|
ЗРРУ-6 |
400х450 |
- |
|
ЗРРУ-7 |
450х400 |
- |
|
ЗРРУ-8 |
450х450 |
- |
Задвижка реечная с электроприводом
|
Обозначение |
АхВ, мм |
Цена, руб. |
|
ЗРЭП-1 |
200х200 |
- |
|
ЗРЭП-2 |
250х250 |
- |
|
ЗРЭП-3 |
300х300 |
- |
|
ЗРЭП-4 |
350х350 |
- |
|
ЗРЭП-5 |
400х400 |
- |
|
ЗРЭП-6 |
400х450 |
- |
|
ЗРЭП-7 |
450х400 |
- |
|
ЗРЭП-8 |
450х450 |
- |
